設置方法例
真下排水もできます。（真下排水パイプ、高さ調整版、かさ上げ脚が必要な場合もあります）
設置方法と据付部材の選び方
設置例
※これらは代表的な設置方法です。一部設置できない場合もあります。
※当社指定以外の据付部材（設置用別売部品）を使用して故障した場合は、保証の対象外となります。
| 設置例 | A | B | C | D | E | F | |
|---|---|---|---|---|---|---|---|
 |  |  |  |  |  | ||

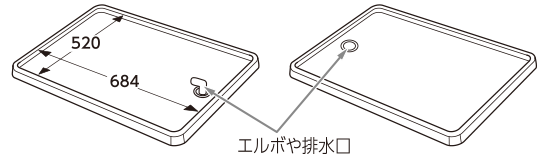

| 防水パンの形状 | 防水パンなし、または幅広（内幅684mm以上）の防水パンで、排水口が横寄りの場合 | 台付き小型防水パンで、排水口が本体の下方となる場合 | 防水パンなし、または幅広の防水パンで排水口が本体の下方となる場合 | 四隅が高い台付き小型防水パンで、周囲（両壁）に余裕がない場合 | 防水パンなしで排水口が本体の下方となり、エルボが取りはずせない場合 | ||
| 据付部材 （別売部品） | 真下排水パイプ （THP-2またはTHP-3） | －（不要） | 必要な場合があります。 （THP-2またはTHP-3） | 必要な場合があります。 （THP-2またはTHP-3） | －（不要） | かさ上げ脚 （TW-AS6） | |
| 高さ調整板 （TW-AS3） | －（不要） | 必要 | 必要 | 必要な場合があります。 （AW-AS3） | |||
| 設置方法 | 本体内部の処理は不要です。外部ホースを排水口へ接続します。 | 内部で排水ホースを右出しに付け替えます。 | エルボの高さを確認します。エルボの上面と本体底面が10mm以上となるように高さ調整板（別売）にて高さを調節してください。10mm以上確保できない場合は真下排水パイプを使用してください。このときエルボは取りはずします。 | かさ上げ脚を使用すると製品の高さが77mm高く成増での、水栓の高さを確認してください。 設置方法は取扱説明書に従ってください。 | |||
設置用の別売部品
排水口がドラム式洗濯機の下にある場合
| 部品名 | 真下排水パイプ | 高さ調整板 | かさ上げ脚 | |
|---|---|---|---|---|
 |  本体の高さが約15mm高くなります。 2枚まで重ねられます。 |  約77mm高くなります。 | ||
| 型名 | 0.2m:THP-2 | 0.4m:THP-3 | TW-AS3 | TW-AS6 |
| 希望小売価格 （税込） | 2,090円 | 2,090円 | 3,520円 | 9,900円 |
＊希望小売価格は2024年9月現在のものです。希望小売価格は価格改定により変更になる場合があります。
記載内容は2024年9月現在のものです。
