エアコン

N-DXシリーズ

    寸法/仕様

    仕様表

    (50/60Hz)冷暖房タイプ・スプリット形(JIS C 9612:2013)

    形名※1RAS-N221DX
    〈RAS-N221ADX〉
    RAS-N251DX
    〈RAS-N251ADX〉
    RAS-N281DX
    〈RAS-N281ADX〉
    RAS-N401DX
    〈RAS-N401ADX〉
    RAS-N562DX
    〈RAS-N562ADX〉
    電源相-V単相100単相100単相100単相100単相200
    冷房冷房能力kW2.2(0.6~3.1)2.5(0.7~3.2)2.8(0.7~3.4)4.0(0.7~4.3)5.6(0.7~5.7)
    電気特性運転電流A6.357.417.6114.3711.05
    消費電力W540(130~800)630(120~860)730(120~970)1,380(155~1,450)2,100(160~2,200)
    暖房暖房能力kW2.2(0.5~3.9)2.8(0.5~4.4)3.6(0.5~4.8)5.0(0.6~6.2)6.7(0.6~8.8)
    電気特性運転電流A5.24(最大15.0)7.12(最大15.0)8.92(最大15.0)14.94(最大20.0)10.3(最大20.0)
    消費電力W445(110~1,190)605(110~1,200)865(110~1,400)1,450(145~1,900)1,950(150~2,830)
    外気温2℃時暖房能力kW2.83.23.54.56.4
    消費電力W10501,0601,2401,6802,500
    運転音※2(音響パワーレベル)冷房dB5758596264
    5758596165
    暖房dB5758606265
    5758596265
    始動電流A6.357.418.9214.9411.05
    質量kg13.513.513.515.015.0
    kg20.528.029.031.037.0
    電源プラグ形状 100V15A 100V15A 100V15A 100V20A 200V20A
    容量V-A125-15125-15125-15125-20250-20
    接続配管径※3液側Φ/mm6.356.356.356.356.35
    ガス側9.529.529.529.529.52
    接続配線線径Φ/mm2.02.02.02.02.0
    芯数33333
    期間消費電力量冷房時kWh229248273446660
    暖房時kWh4885676401,0981,458
    期間合計kWh7178159131,5442,118
    通年エネルギー消費効率(APF) 5.85.85.84.95.0
    区分
    冷媒種類R32R32R32R32R32
    封入量kg0.490.630.630.851.10
    地球温暖化係数(GWP)675675675675675

    定格冷房エネルギー消費効率(COP)と区分

    形名※1RAS-N221DX
    〈RAS-N221ADX〉
    RAS-N251DX
    〈RAS-N251ADX〉
    RAS-N281DX
    〈RAS-N281ADX〉
    RAS-N401DX
    〈RAS-N401ADX〉
    RAS-N562DX
    〈RAS-N562ADX〉
    定格冷房能力kW2.22.52.84.05.6
    定格冷房エネルギー消費効率4.073.973.342.902.67
    区分
    小能力時高効率型コンプレッサー搭載無し無し無し無し無し

    (注)仕様はJIS条件による測定値で、2023年2月1日現在のものです。改良にともない予告なく一部変更することがあります。

    • ※1< >は室外機の形名です。
    • ※2運転音はJIS条件(C9612)により測定した室内・室外とも強風運転時の運転音です。運転音は反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。
    • ※3接続配管は断熱処理が必要です。●能力、消費電力欄の( )の数字は、最小から最大までの可変幅を表示しています。●待機時に電力を消費しますので、長時間使用しない時には電源プラグをコンセントから抜いてください。

    本体寸法

    形名RAS-N221DX~N562DX
    室内機

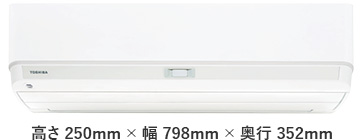

    室内機 高さ:250mm×幅:798mm×奥行:352mm

    形名RAS-N221ADXRAS-N251ADX~N562ADX
    室外機 RAS-K221ADX 530mm240(+57)mm 660(+56)mm RAS-K251ADX~K562ADX 550mm290(+52)mm780(+70)mm

    据付に必要なスペースについては、こちらでご確認ください。
